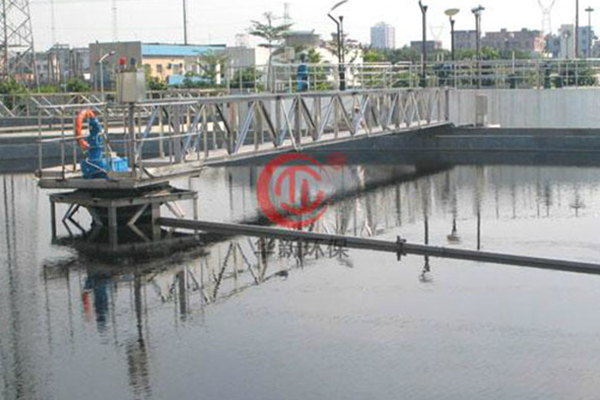

CGN型垂架式中心傳動刮泥機主要由工作橋、中心驅動裝置、中心傳動豎架、刮臂桁架、刮泥板、中心整流擴散簡、導流簡及撇渣排渣等部件組成。污水由中心柱管流出，經中心整流擴散筒及導流簡均勻布水后，水流呈水平旋流狀態向池周擴散，污水中的懸浮物被分離而沉降于池底，通過中心驅動及傳動堅架帶動刮板將污泥由池周刮向池中心集泥坑，由排泥管排出油外；而浮渣則由撇渣板沿導流簡由池中心刮向池周排渣斗，通過自動沖洗裝置由排渣管排出。

CGN型垂架式中心傳動刮泥采用了中心整流擴散簡后，污水流態將得以較大改善，避免中心進水直接沖刷池底而造成泛泥現象，污泥沉降性好。同時由于采用了垂架式中心傳動裝置，便于沉淀池除臭罩的架設，與周邊傳動刮泥機比較，具有結構緊湊、除臭氣量小的顯著優點，是目前結合除臭工藝?yán)硐氲呐拍嘣O(shè)備。
